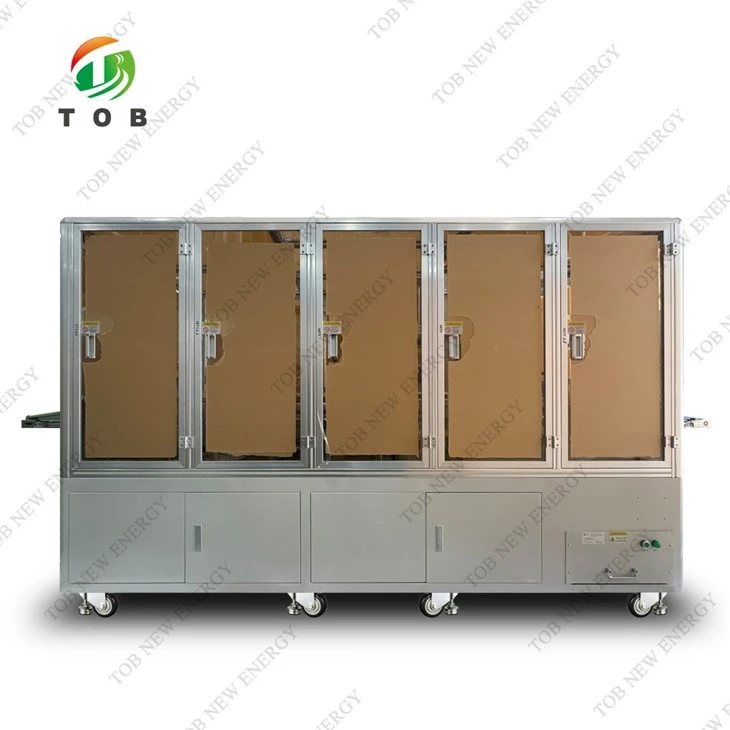

Mașină de clasificare a tensiunii pentru celule de pungă

Mașină de clasificare a tensiunii pentru celule de pungă

Această mașină de clasificare a tensiunii pentru celulele cu pungă TOB-BVG-PMC este utilizată în principal pentru scanarea codului OCV și testul DCIR al celulei în pungă. Echipamentul realizează scanarea codului, testarea OCV, DCIR și imprimarea cu jet de cerneală a celulei pungii. Codul de bare al celulei este scanat de un pistol automat de scanare a codurilor și legat cu celula, rezistența internă și tensiunea celulei sunt testate de un instrument de testare de înaltă-precizie, iar parametrii de testare a celulei și timpul de testare sunt transmise serverului, iar serverul va înregistra automat datele stocate și va transmite rezultatele echipamentului, iar echipamentul va evalua rezultatele în funcție de OK/NG.

Funcțiile de bază ale echipamentelor

Conform cerințelor tehnice furnizate de clienți, pe premisa îmbunătățirii eficienței producției și reducerii costurilor de fabricație a produsului și urmând conceptul de realizare a tehnologiei de producție celulară pentru clienți, această mașină este un echipament automat care integrează funcțiile de încărcare și descărcare manuală, livrare automată la locul de testare, test de rezistență internă a tensiunii automate, test DCIR automat, scanare automată a codului și interacțiune a datelor.

Descrierea fluxului și aspectul structural al echipamentului (dimensiunea este doar pentru referință, sub rezerva proiectării reale)

Linie de asamblare de alimentare manuală → Poziția de testare a direcției de curgere a liniei de asamblare → Testarea OCV → Testarea DCIR → Testarea codului de scanare și pulverizare → Selecție NG → Debit de linie de asamblare OK (debit de linie de asamblare NG) → Scoateți manual celula testată

Mecanismul echipamentului și fluxul de lucru

Alimentarea manuală a tăvii: puneți manual produsele de testat pe linia de alimentare, iar linia de alimentare se alimentează în poziția de testare luând valoarea pasului (o celulă este pusă pentru testare la un moment dat).

Testarea tensiunii și a rezistenței interne: după poziționare, scanarea codului este începută, iar testarea este efectuată după legarea datelor. Mecanismul modulului de testare testează tensiunea și rezistența internă a unui singur produs din tavă prin contactul sondei, iar datele de testare sunt încărcate pe computerul industrial pentru judecată și stocare. După testare, bateria testată curge în partea din spate cu cureaua de apă curentă.

Test DCIR: Mecanismul de poziționare poziționează tava și apoi testează DCIR. Mecanismul de testare apasă sonda pe filă, iar datele colectate sunt încărcate pe computerul industrial pentru judecată și stocare.

Stație de scanare a codului de pulverizare: Când bateria este mutată la stația de scanare a codului de pulverizare, mecanismul de poziționare va poziționa ventuza, iar mecanismul de cod de pulverizare va pulveriza codul. După ce codul de pulverizare este completat, acesta va fi scanat și legat, iar datele vor fi stocate ultima dată pe computerul local.

Stație de selecție NG: Când bateria este mutată la stația de selecție NG, mecanismul de poziționare va poziționa ventuza și, după poziționare, efectuează un salt NG pentru a selecta bateria NG la linia de asamblare NG. Linia de asamblare NG se va deplasa cu o poziție până când linia de asamblare este plină, iar o alarmă va solicita îndepărtarea manuală a produsului NG.

Celulă goală: după ce testul cu celule este finalizat, celula testată este scoasă manual la capătul liniei de asamblare pentru a finaliza testul.

Echipamentul se adaptează la materialele primite și la specificațiile produsului.

Gama de celule husă: lățime 35-135 mm, înălțime 60-200 mm (inclusiv urechi), grosime 3,5-13,5 mm

Cerințe privind dimensiunea discului turnat în vid: lungime L=320mm-400 mm, lățime L=260 mm-350 mm, lățime poziție ventuză B Mai mare sau egală cu 18 mm

Cerințe de aspect pentru discurile turnate în vid: distanță uniformă orizontală și verticală pentru gropi simple

Parametrul tehnic

Specificațiile tehnice ale fiecărui sistem

Tabelul de configurare standard a pieselor și Lista de piese vulnerabile

Piese standard și tabelul principal de configurare (parametrii pieselor standard sunt furnizați de producător)

Remarcă:

În cazul în care componentele mărcii de mai sus nu mai sunt în stoc, vom schimba cu cele de aceeași clasă în schimb fără informații către client, astfel încât să nu influențem timpul de livrare. Speranță de înțelegere!

Lista părților vulnerabile

Cerințe de mediu de instalare

Certificat de brevet

ISO 9001

Certificat CE
