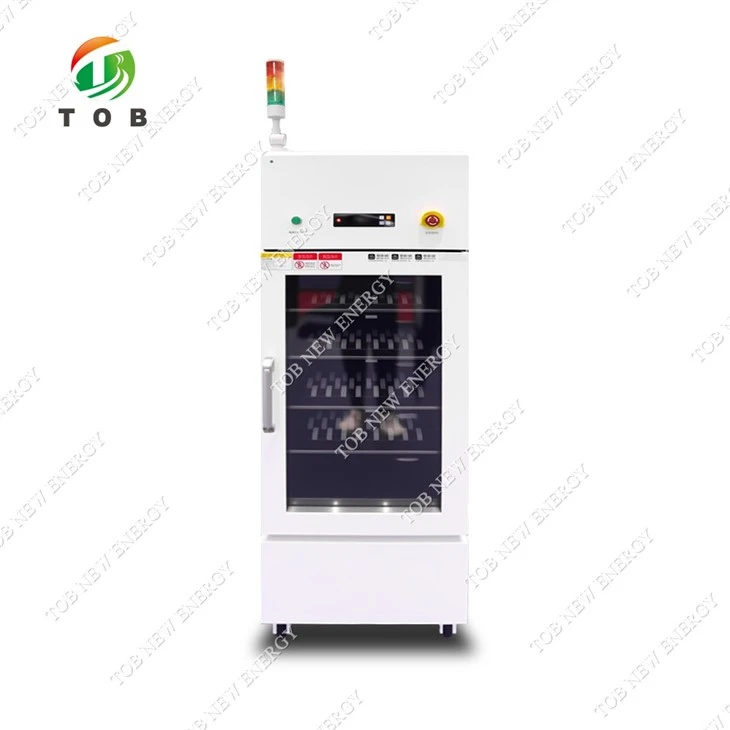

Zona de temperatură cu o singură temperatură 5V100mA Tester de celule de monedă

Zona de temperatură unică 5V100mA All-in-One Monede Cell System Temperatură constantă a temperaturii

Model de produs

TOB-200L-5V100MA-160CH

Scenarii de aplicație

Testul de temperatură constant al celulelor Snap-on

Electronice, aparate electrice, instrumentare, materiale, semiconductori și alte întreprinderi de producție efectuează teste de temperatură constantă pe articole care nu sunt pline și neexplozive

Protecția mediului, agricultura și creșterea animalelor, instituțiile de cercetare acvatică și producția pentru analiza apei, bacterii, mucegai, cultură microbiană, conservare, cultivare a plantelor, test de temperatură constantă de reproducere

Restricții de probă

Acest echipament de testare este interzis:

Testul sau depozitarea probelor de substanțe inflamabile, explozive și volatile

Testarea sau depozitarea probelor de materiale corozive

Testarea sau depozitarea probelor din surse electromagnetice puternice

Testarea și stocarea probelor de materiale radioactive

Testarea și depozitarea probelor de substanțe extrem de toxice

Teste sau depozitare a probelor din substanțele sau obiectele de mai sus în timpul testării sau stocării

Volumul nominal

200L

Dimensiunea cutiei interioare

W500 mm × D500 mm × H800 mm

Dimensiuni externe

W600 mm × D920 mm × H1800 mm

Greutate

Aproximativ 260 kg

Performanţă

Condiții de mediu de testare

Temperatura ambientală este +25, umiditatea relativă este mai mică sau egală cu 85%și nu există niciun eșantion în camera de testare (nici o sarcină)

Metoda de testare

GB/T 5170.2-2017 Echipament de testare a temperaturii

Interval de temperatură

0-60 grad

Fluctuația temperaturii

Mai puțin sau egal cu ± 0,5 grade (fără sarcină, temperatură stabilă)

Abaterea temperaturii

± 2,0 grade (fără sarcină, temperatură stabilă)

Timp de încălzire

25 grade → 60 grade mai mici sau egale cu 30 min (fără sarcină, neliniaritate medie)

Timp de răcire

25 grade → 0 grad mai mic sau egal cu 50 min (fără sarcină, neliniaritate medie)

Caracteristici structurale

Structura plicului de izolare

Material de perete exterior: placă de oțel laminată la rece de înaltă calitate, tratare prin pulverizare de suprafață

Material interior de perete: placă din oțel inoxidabil Sus304

Material de izolare a cutiei: spumă poliuretanică (grosime de izolare 50mm)

Canal de aer condiționat

Ventilator de flux axial, încălzitor, evaporator

Configurația standard a camerei de testare

Ușă: sticlă temperată anti-fog + cadru

Gaura de plumb (cu dop de cauciuc moale): φ50mm /4 (localizat în spatele cutiei)

Roți: 4 (cu frâne)

Tava celulară: 4 straturi de tavă cu celule de izolare electrică, purtător de sarcină (distribuit uniform): 10 kg/strat

Iluminare: iluminare cu LED

Panou de control

Apăsați butonul de control

Unitate de aer condiționat

Tub de încălzire din oțel inoxidabil

Modul de control al încălzitorului: modularea lățimii periodice fără contact, SSR (releu de stare solidă)

Sistem de refrigerare

Compresor de refrigerare

Compresor cu piston complet închis

Mod de răcire

Răcit cu aer

Dispozitiv de accelerație

Capilar

Frigider

R134a

Procesul de sudare

Sudarea pentru protecție a azotului

Sistem de control electric

Controlor

Afișare digitală LED + Controler taste Touch

Metoda de setare

Tip tactil-cheie

Mod de control

Metoda ventilației circulante forțate și echilibrarea temperaturii. Sistemul de control controlează ieșirea încălzitorului prin calculul automat PID în funcție de valoarea de temperatură setată, astfel încât să se realizeze echilibrul dinamic

Mod de comunicare

Interfață standard Ethernet

Modul de control al temperaturii

Cercetare și dezvoltare independentă (testate pentru impactul la temperatură ridicată și scăzut, vibrații și performanță de fiabilitate legată de EMC)

Echipamente de testare a celulelor și interconectare de testare

Echipament de testare

5PCS BT-4032Q-5V100MA-HWX

Unitate de control

1 BT-4002-ZWJPLUS-HWX

Comutator de rețea

1

Dispozitiv de protecție împotriva siguranței

Cutie de testare

Protecția la scurgeri, protecția pe scurtcircuit și funcționarea anormală a ventilatorului circulant

Alte configurații

Cablu de alimentare

(Un cablu de pământ de protecție monofazat + protector) (specificația specifică este selectată în conformitate cu cerințele contractului)

Întrerupător total de scurgeri de putere

O singură fază + fir de protecție de protecție

Transport (camera de testare este integrală și transportată în ansamblu)

Dimensiune

Dimensiunea maximă a transportului (excluzând ambalajul): „Vezi 4.3 Dimensiuni externe”

Condiții de utilizare: Utilizatorul va garanta următoarele condiții (instalarea liniilor de alimentare cu energie electrică este responsabilitatea utilizatorului)

Site de instalare

Pământul este plat, iar planeitatea este mai mică de 5mm/2m

bine ventilat

Nu există vibrații puternice în jurul echipamentului

Nu există un câmp electromagnetic puternic în jurul echipamentului

Nu există substanțe inflamabile, explozive, corozive și praf în jurul echipamentului

Ar trebui să existe un spațiu adecvat pentru utilizare și întreținere în jurul echipamentului. Ar trebui să existe spațiu pentru ca ușa echipamentului să se deschidă și să se închidă normal în voie și nu ar trebui să existe alte obiecte în fața ușii echipamentului

Condiții de mediu

Temperatură: 5 grade ~ 35 grade; Umiditate relativă: mai puțin de 85%; Presiunea aerului: 86 kPa ~ 106kpa

Condiții de alimentare cu energie electrică

AC (220 ± 22) V (50 ± 0,5) Hz Hz o singură fază + sârmă de protecție de protecție

Rezistența la împământare a firului de protecție este mai mică de 4Ω

Alimentare de alimentare: utilizatorul este obligat să configureze capacitatea corespunzătoare de aer sau comutator de alimentare pentru echipamentul de pe locul de instalare, iar acest comutator trebuie furnizat în mod independent pentru utilizarea echipamentului

Capacitate de alimentare cu energie electrică: 2,5kW

Curent maxim: 14a

Alţii

Deschiderea ușii camerei de testare în timpul testului va provoca fluctuații de temperatură în cameră; Dacă ușa este deschisă în mod repetat sau este deschisă mult timp în timpul testului, sau eșantionul de testare emite vapori de umiditate, poate provoca îngheț sau gheață pe schimbătorul de căldură al sistemului de refrigerare și nu reușește să funcționeze normal

Specificații celulare și metoda de plasare

Specificația celulară

Celula de monedă 5V100MA160CH

Metoda de plasare a celulelor

Sunt plasate patru straturi, fiecare strat 40ch (canale)
