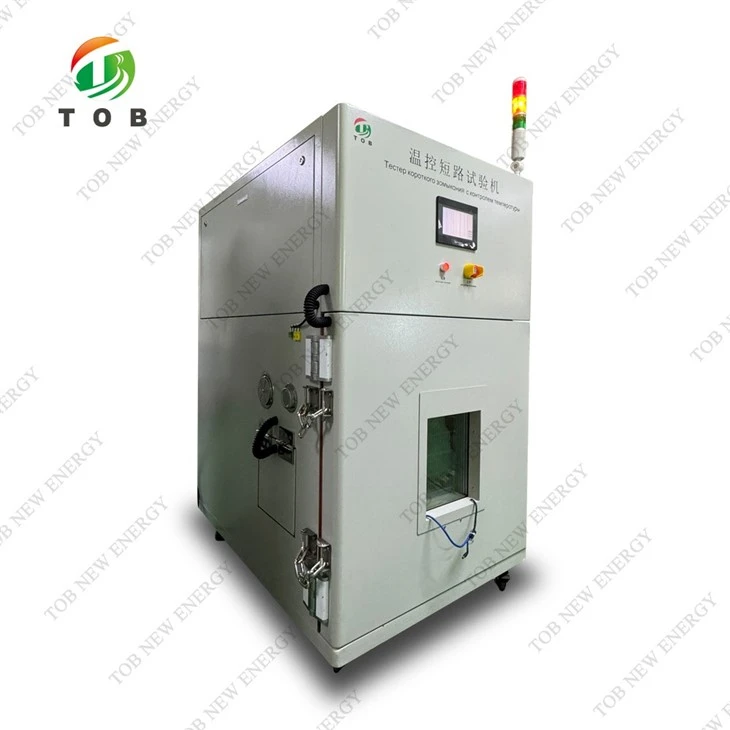

Tester de scurtcircuit a bateriei pentru controlul temperaturii

Model: TOB-8102
Acest tester de scurtcircuit pentru controlul temperaturii TOB-8102 este proiectat în conformitate cu diverse standarde de testare a scurtcircuitelor bateriei, îndeplinește specificații, inclusiv GB, IEC, EN, UN38.3 și UL. Conform cerințelor standard, testerul de scurtcircuit pentru controlul temperaturii trebuie să prezinte o rezistență internă mult sub 100mΩ pentru a atinge curentul maxim de scurtcircuit specificat pentru testare.

Trimite anchetă

Vorbeste acum

Introducerea Produsului

Tester de scurtcircuit a bateriei pentru controlul temperaturii

Caietul de sarcini

Acest TOB-8102tester de scurtcircuit pentru controlul temperaturiieste proiectat în conformitate cu diferitele standarde de testare a scurtcircuitelor bateriei, îndeplinește specificațiile inclusiv GB, IEC, EN, UN38.3 și UL. Conform cerințelor standard, testerul de scurtcircuit pentru controlul temperaturii trebuie să prezinte o rezistență internă mult sub 100mΩ pentru a atinge curentul maxim de scurt-circuit specificat pentru testare.

Introducere în proiectare

Aparatul de testare a scurtcircuitului cu curent mare de la distanță a bateriei integrate este proiectat să respecte standardele la rezistența internă mult mai mică de 5mΩ pentru a obține un curent de scurt-circuit mare. În plus, trebuie proiectată o capacitate portantă-în sistemul electric pentru sistemul de scurt-circuit. Astfel, echipa de cercetare și dezvoltare selectează un contact magnetic DC industrial cu terminal complet din cupru și conducție internă a curentului din cupru, iar ventilatorul axial activ intern este montat pentru a se răci pentru a asigura sistemul de testare mai sigur și pentru a reduce consumul de energie al mașinii de testare și pentru a permite datele de testare cu precizie.

Conformitate standard

UN38.3
UL1642
UL2054
QC 743/744
MT/T 1051-2007
GB/T 2900.11-1988
GB31241-2014

Contactor de curent ridicat	(1) Conectați și deconectați tensiunea de curent continuu pe distanțe lungi la 220V. (2) Curent de lucru nominal 1000A, instalat cu conexiune în serie, placă mediastinală cu suflare magnetică, sistem de stingere a arcului de scut cu arc de lut. (3) Structura planului, sistemul electromagnetic și sistemul de stingere a arcului contactorului mașinii fixate pe sub cadru independent. Adopți un sistem electromagnetic de tip clapetă cu rotație unghiulară și bobină de atragere a înfășurării duble, adăugați dispozitivul de presare arris pe unghiul rotativ. Contactor principal din cupru roșu. Cu rezistență de contact scăzută, viteză mare de reacție (4) Acționare fiabilă a contactorului, siguranță, durată lungă de viață și reparații și întreținere ușoare.
Telecomanda	(1) Control fără fir la distanță lungă; (2) Lucru fiabil și stabil, cu funcție de blocare și interblocare automată-, capacitate puternică anti-interferențe, durată lungă de viață.
Voltmetru	(1) Tensiunea de măsurare: 0-10V, asigurați acuratețea testării; (2) Precizia afișajului: FS ± 0,2% rdg ± 1 cifră; (3) Metoda de acționare: metoda integrală dublă
Ampermetru	(1) Curent de măsurare: 0-1000A și 0-500A DC; (2) Precizia afișajului: FS±0.2% rdg±1digit; (3) Metoda de acționare: metoda integrală dublă
Configurație standard	Testerul de scurtcircuit al bateriei constă dintr-un contactor de curent ridicat, telecomandă, voltmetru, ampermetru etc.

Parametrii tehnici

Max. Curent de scurtcircuit	1000A
Sistem de rezistență internă	80±20 mΩ (curent maxim de sarcină 400A)
Distanța de control de la distanță	7m (fără barieră solidă)
Rezistenta mecanica	de 300000 de ori
Rezistenta electrica	Rezistență de încărcare de 50000 de ori
Temp. Gamă	RT+10 ~ 80 de grade
Temp.Fluctuaţie	±1 grad
Temp. Abatere	±2 grade
Dimensiunea internă	L600 X D500 X H730mm
Material interior	oțel inoxidabil 304# (grosime 1,0 mm)
Dimensiunea exterioară	L1070 X D1300 X H1630mm (vă rugăm să consultați desenul final al designului)
Material exterior	Vopsit cu pulbere laminată la rece (grosime 1,0 mm, cu grosimea totală a dulapului interior de 100 mm)
Fereastra de observare	Sticlă vid cu trei straturi, ușor pentru observarea specimenului, dimensiune: 390X360X20mm
Iluminat	Fereastra de observare cu lumină de economisire a energiei de mare luminozitate, ușoară pentru observarea specimenelor.
gaura de testare	O gaură de testare Φ50mm pe partea stângă a mașinii, cu capac din oțel inoxidabil, capac din silicon fiecare 1 bucată.
Scripete pentru mașină	Utilizare combinată de mișcare ușoară (reglare plasare) și șuruburi de înaltă rezistență (loc fix).
Sistem de evacuare	Orificiul de evacuare pe partea superioară a echipamentului cu diametrul de 100 mm
Sursa de alimentare	AC220V, 50Hz, monofazat
Putere	5,0 kW

Configurație standard

Rezistent la 80±20mΩ (Curentul maxim de sarcină 400A)	1 bucată
Suport pentru mostre	2 buc
Sârmă	2 buc
Placă de marmură	1 buc
Telecomanda	1 bucată
Manual de operare	1 Copie
